Для правильного соединения между собой вторичных обмоток ТН и правильного подключения к ним реле направления мощности, ваттметров и счётчиков заводы-изготовители обозначают (маркируют) выводные зажимы обмоток определенным образом (см. рис 2.7, 2.8): начало первичной обмотки – А, конец – Х; начало основной вторичной обмотки – а, конец – х; начало дополнительной вторичной обмотки – ад, конец – хд.

Рис. 2.8. Схемы соединения обмоток однофазных трансформаторов напряжения с одной вторичной обмоткой

На рис. 2.8 и 2.9 приведены основные схемы соединения обмоток однофазных ТН.

На рис. 2.8, а дана схема включения одного ТН на междуфазное напряжение. Эта схема применяется, когда для защиты или измерений достаточно одного междуфазного напряжения.

На рис. 2.8, б приведена схема соединения двух ТН в открытый треугольник, или в неполную звезду. Эта схема, получившая широкое распространение, применяется, когда для защиты или измерений нужно иметь два или три междуфазных напряжения.

На рис. 2.8, в приведена схема соединения трёх ТН в звезду. Эта схема также получила широкое распространение и применяется, когда для защиты или измерений нужны фазные напряжения, или же фазные и междуфазные напряжения одновременно.

На рис. 2.8, г приведена схема соединения трёх ТН треугольник – звезда. Эта схема обеспечивает повышенное напряжение на вторичной стороне, равное

173 В. Такая схема, в частности, используется для питания электромагнитных корректоров напряжения устройств автоматического регулирования возбуждения генераторов.

Рис. 2.9. Схема соединения обмоток трансформатора напряжения
с двумя вторичными обмотками

На рис. 2.9 представлена схема соединения трансформаторов напряжения, имеющих две вторичные обмотки. Первичные и вторичные основные обмотки соединены в звезду, т.е. так же как в рассмотренной выше схеме на рис. 2.8, в. Дополнительные вторичные обмотки соединены в схему разомкнутого треугольника (на сумму фазных напряжений). Такое соединение применяется для получения напряжения нулевой последовательности, необходимого для включения реле напряжения и реле направления мощности защиты от однофазных КЗ в сети с заземлёнными нулевыми точками трансформаторов, и для сигнализации при однофазных замыканиях на землю в сети с изолированными нулевыми точками трансформаторов. Как известно, сумма трёх фазных напряжении в нормальном режиме, а также при двух-трёхфазных КЗ равна нулю. Поэтому, в указанных условиях напряжение между точками О1—О2 на рис. 2.9 равно нулю (практически между этими точками имеется небольшое напряжение: 0,5–2 В, которое называется напряжением небаланса). При однофазном КЗ в сети с заземлёнными нулевыми точками трансформаторов (сети 110 кВ и выше) фазное напряжение поврежденной фазы становится равным нулю, а геометрическая сумма фазных напряжений двух неповреждённых фаз оказывается равной фазному напряжению.

В сети с изолированными нулевыми точками трансформаторов (сети 35 кВ и ниже) при однофазных замыканиях на землю напряжения неповреждённых фаз относительно земли становятся равными междуфазному напряжению, а их геометрическая сумма оказывается равной утроенному фазному напряжению. Для того чтобы в последнем случае напряжение на реле не превосходило номинального значения, равного 100 В, у ТН, предназначенных для сетей, работающих с изолированными нулевыми точками трансформаторов, вторичные дополнительные обмотки, соединяемые в схему разомкнутого треугольника, имеют увеличенные в 3 раза коэффициент трансформации, например 6000/100/3 В.

Напряжение нулевой последовательности может быть также получено от специальных обмоток трёхфазных ТН. В конструкции, показанной на рис. 2.10, специальные обмотки расположены на крайних стержнях пятистержневого сердечника и соединены между собой последовательно. В нормальном режиме, а также при двух- и трех фазных КЗ, когда сумма фазных напряжений равна нулю, магнитный поток в крайних стержнях отсутствует, и поэтому напряжении на специальных обмотках нет. При однофазных КЗ или замыканиях на землю сумма фазных напряжений не равна нулю. Поэтому магнитный поток замыкается по крайним стержням и индуктирует напряжение на специальных обмотках.

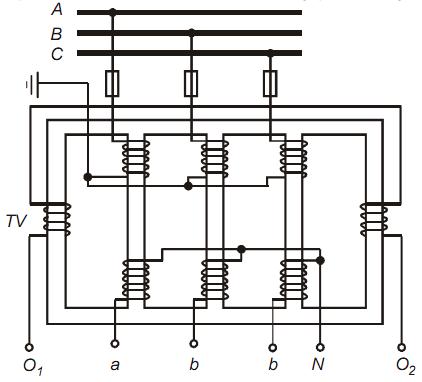

Рис. 2.10. Схема соединений обмоток трёхфазного трансформатора напряжения с дополнительной обмоткой, расположенной на крайних стержнях

В другой конструкции, показанной на рис. 2.11, имеются дополнительные вторичные обмотки, расположенные на основных стержнях и соединённые в схему разомкнутого треугольника.

При включении первичных обмоток ТН на фазные напряжения они соединяются в звезду, нулевая точка которой обязательно соединяется с землей (заземляется), как показано на рис. 2.8, в; 2.9 – 2.11. Заземление первичных обмоток необходимо для того, чтобы при однофазных КЗ или замыканиях на землю в сети, где установлен ТН, реле и приборы, включённые на его вторичную обмотку, правильно измеряли напряжение фаз относительно земли. Вторичные обмотки ТН подлежат обязательному заземлению независимо от схемы их соединений. Это заземление является защитным, обеспечивающим безопасность персонала при попадании высокого напряжения во вторичные цепи. Обычно заземляется нулевая точка звезды (рис. 2.8, в и г) или один из фазных проводов – как правило, фазы «В» – для удобства проверки правильности включения электросчётчиков (рис. 2.8, а и б, 2.9). В проводах, соединяющих точку заземления с обмотками ТН, не должно быть коммутационных и защитных аппаратов (рубильников) переключателей, автоматических выключателей, предохранителей и т.д.). Сечение заземляющего провода должно быть не менее 4 мм 2 (по меди).

Читать еще:  Подключение асинхронного двигателя к трехфазной сети

Рис. 2.11. Схема соединений обмоток трёхфазного пятистержневого трансформатора напряжения с дополнительной обмоткой, расположенной на основных стержнях

На промышленных предприятиях широко используются трансформаторы напряжения типа 3×ЗНОЛ-6(10) и НТМИ. Для защиты трансформаторов напряжения со стороны ВН обычно используются высоковольтные предохранители (например, ПКТ-10, ПКТ-35). Для защиты вторичных обмоток трансформаторов напряжения от перегрузок и КЗ применяются автоматические выключатели с отсечкой .

В схемах указаны меры, которые предпринимаются для защиты сети от самопроизвольного смещения нейтрали при феррорезонансе трансформатора напряжения. Феррорезонанс возникает в случае, когда ёмкость, какой либо фазы в сети компенсируется индуктивностью трансформатора напряжения, в этой фазе напряжение меняет знак и напряжение нейтрали приобретает величину . Такое явление может произойти при малой ёмкости сети – подаче напряжения на холостые шины, или в случае, если общая длина подключенных кабелей меньше 3 км, а воздушных линий меньше 60 км.

Для защиты от феррорезонансных перенапряжений в схемах с трансформаторами НТМИ или 3×ЗНОЛ применяется включение резисторов общим сопротивлением 25 Ом на обмотку 3U.

Однако включение такой нагрузки приводит к перегрузке дополнительной обмотки ТН при замыканиях на землю, и такой режим может существовать ограниченное время: до 8 часов для НТМИ-10.

В настоящее время в России и за рубежом выпускаются трансформаторы серий НАМИ-10, НТМ(i), НОМ и НАМИТ-6(10)-2, которые обладают антирезонансными свойствами.

Балансная схема фильтра 3U.

Фильтр напряжения нулевой последовательности (3U) может быть выполнен двумя способами: по напряжению – при наличии трансформатора напряжения с отдельной обмоткой разомкнутого треугольника, или по схеме фильтра напряжения нулевой последовательности, встроенного в реле, и предназначенного для подключения к звезде напряжений, при отсутствии такой обмотки. Такая схема используется, например, в ячейках фирмы «Таврида-Электрик». Схема балансного фильтра показана на рис. 2.12.

Рис. 2.12. Схема фильтра напряжения нулевой последовательности

Три резистора одинаковой величины подключаются соответственно к фазам а, в, с напряжения обмотки ТН соединённой в звезду, ко вторым концам резисторов, соединённым вместе и выводу нейтрали ТН подключается реле напряжения. На реле выделяется напряжение U.

Для сигнализации замыкания на землю выполняются уставки:

Схема работает неправильно при перегорании предохранителей на стороне ВН (или НН, если они там имеются).

Дата добавления: 2014-12-10 ; Просмотров: 4763 ; Нарушение авторских прав? ;

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Схемы соединения измерительных трансформаторов напряжения

Схема включения однофазного трансформатора напряжения представлена на рис. 1, а. Предохранители FV1 и FV2 защищают сеть высокого напряжения от повреждений первичной обмотки TV. Предохранители FV3 и FV4 (или автоматические выключатели) защищают TV от повреждений в нагрузке.

Схема соединения двух однофазных трансформаторов напряжения TV1 и TV2 в открытый треугольник (рис. 2). Трансформаторы включены на два междуфазных напряжения, например UAB и UBC. Напряжение на зажимах вторичных обмоток TV всегда пропорционально междуфазным напряжениям, подведенным с первичной стороны. Между проводами вторичной цепи включается нагрузка (реле).

Схема позволяет получать все три междуфазных напряжения UAB, UBC и UCA (не рекомендуется присоединять нагрузку между точками а и с, так как через трансформаторы будет протекать дополнительный ток нагрузки, вызывающий повышение погрешности).

Рис. 1. Схема включения измерительного трансформатора напряжения

Рис. 2. Схема соединения двух однофазных трансформаторов напряжения в открытый треугольник

Схема соединения трех однофазных трансформаторов напряжения в звезду , приведенная на рис. 3, предназначена для получения напряжений фаз относительно земли и междуфазных (линейных) напряжений. Три первичные обмотки TV соединяются в звезду. Начала каждой обмотки Л присоединяются к соответствующим фазам линии, а концы X объединяются в общую точку (нейтраль N1) и заземляются.

При таком включении к каждой первичной обмотке трансформатора напряжения (ТН) подводится напряжение фазы линии электропередачи (ЛЭП) относительно земли. Концы вторичных обмоток ТН (х) также соединяются в звезду, нейтраль которой N2 связывается с нулевой точкой нагрузки. В приведенной схеме нейтраль первичной обмотки (точка N1) жестко связана с землей и имеет потенциал, равный нулю, такой же потенциал будут иметь нейтраль N2 и связанная с ней нейтраль нагрузки.

Читать еще:  Подключение генератора к домашней сети

Рис. 3. Схема соединение трех однофазных трансформаторов напряжения в звезду

При такой схеме фазные напряжения на вторичной стороне соответствуют фазным напряжениям относительно земли первичной стороны. Заземление нейтрали первичной обмотки трансформатора напряжения и наличие нулевого провода во вторичной цепи являются обязательным условием для получения фазных напряжений относительно земли.

Схема соединения однофазных трансформаторов напряжения в фильтр напряжения нулевой последовательности (рис. 4). Первичные обмотки соединены в звезду с заземленной нейтралью, а вторичные — последовательно, образуя незамкнутый треугольник. К зажимам разомкнутых вершин треугольника подсоединяются реле напряжения KV. Напряжение U2 на зажимах разомкнутого треугольника равно геометрической сумме напряжений вторичных обмоток:

Рис. 4. Схема соединения трех однофазных трансформаторов напряжения в фильтр напряжений нулевой последовательности

Рассмотренная схема является фильтром нулевой последовательности (НП). Необходимым условием работы схемы в качестве фильтра НП является заземление нейтрали первичной обмотки ТН. Применяя однофазные ТН с двумя вторичными обмотками, можно соединить одну из них по схеме звезды, а вторую — по схеме разомкнутого треугольника (рис. 5).

Рис. 5. Схема включения трех однофазных трансформаторов напряжения для контроля изоляции

Номинальное вторичное напряжение у обмотки, предназначенной для соединения в разомкнутый треугольник, принимается равным для сетей с заземленной нейтралью 100 В, а для сетей с изолированной нейтралью 100/3 В.

Схема включения трехфазного трехстержневого трансформатора напряжения показана на рис. 6. Нейтраль ТН заземлена.

Рис. 6. Схема включения трехфазного трехстержневого трансформатора напряжения в системе с заземленной нейтралью

Схема соединения обмоток трехфазного трансформатора напряжения в фильтр напряжения НП показана на рис. 5.

Трехфазные трехстержневые ТН для данной схемы применяться не могут, так как в их магнитопроводе отсутствуют пути для замыкания магнитных потоков НП Фо, создаваемых током 10 в первичных обмотках при замыкании на землю в сети. В этом случае поток Фо замыкается через воздух по пути с большим магнитным сопротивлением.

Это приводит к уменьшению сопротивления НП трансформатора и резкому увеличению I нам. Повышенный ток I нам вызывает недопустимый нагрев трансформатора, в связи с чем применение трехстержневых трансформаторов напряжения недопустимо.

В пятистержневых трансформаторах для замыкания потоков Ф0 служат четвертый и пятый стержни магнитопровода (рис. 7 ). Для получения 3U0 от трехфазного пятистержневого трансформатора напряжения на каждом из его основных стержней 7, 2 и 3 выполняется дополнительная (третья) обмотка, соединяемая по схеме разомкнутого треугольника.

Напряжение на выводах этой обмотки появляется только при КЗ на землю, когда возникают магнитные потоки НП, замыкающиеся по 4 и 5 стержням маг-нитопровода. Схемы с пятистержневым ТН позволяют получать одновременно с напряжением НП фазные и междуфазные напряжения. Применяются для измерения напряжений и контроля изоляции в сетях с изолированной нейтралью. Для этих же целей можно использовать схему рис. 5 с тремя однофазными ТН.

При измерении мощности или энергии трехфазной системы применяется схема включения трансформатора напряжения, приведенная на рис.8 .

Рис. 7. Пути замыкания магнитных потоков нулевой последовательности в трехфазном пятистержневом трансформаторе напряжения

Рис. 8. Схема включения трехфазного трехстержневого трансформатора напряжения для измерения мощности по методу двух ваттметров

Схемы подключения различных трансформаторов напряжения

Общие сведения

Трансформаторами напряжения, как правило, называют разновидность трансформаторов, которые предназначены не для передачи мощности, а для гальванического разделения высоковольтной стороны от низковольтной.

Такие трансформаторы предназначены для питания измерительных и управляющих приборов. На «высокой» стороне различных трансформаторов напряжения, естественно, напряжение может быть разным, это и 6000, и 35000 вольт и даже много более, а вот на «низкой» стороне (на вторичной обмотке) оно не превышает 100 вольт.

Это очень удобно для унификации приборов управления. Если делать измерительные приборы и приборы управления, а это в основном реле, на высокое напряжение, то они, во-первых, будут очень большими, а во-вторых, очень опасными в обслуживании.

Коэффициент трансформации указан на самом трансформаторе и может выглядеть как Кu = 6000/100, либо просто 35000/100. Разделив одно число на другое, получим в первом случае этот коэффициент 60, во втором 350.

Данные трансформаторы бывают как «сухие», в которых в качестве изоляции используется электрокартон. Они применяются, обычно, для напряжений до 1000 вольт. Пример НОС-0,5. Где, Н означает напряжение, имеется ввиду трансформатор напряжения, О – однофазный, С – сухой, 0,5 – 500 вольт (0,5кВ). А так же масляные: НТМИ, НОМ, 3НОМ, НТМК, в которых масло играет роль, как изолятора, так и охладителя. И литые, если быть точным, то с литой изоляцией (3НОЛ – трехобмоточный трансформатор напряжения однофазный с литой изоляцией), в которых все обмотки и магнитопровод залиты эпоксидной смолой.

Читать еще:  Асинхронный двигатель подключение на 220

Устройство трансформаторов напряжения

Как и все трансформаторы, как это было сказано выше, данный тип трансформаторов имеют как первичные обмотки (высоковольтные), так и вторичные (низковольтные). Различают однофазные и трехфазные трансформаторы напряжения.

В каждом из них имеется магнитопровод, к которому предъявляются довольно высокие требования. Дело в том, что чем больше рассеивание магнитного потока в таком трансформаторе, тем больше погрешность измерения. Кстати. В зависимости от погрешности различают трансформаторы по классу точности различаются (0,2; 0,5; 1; 3). Чем выше число, тем больше погрешность измерений.

К примеру, трансформатор с классом точности 0,2 может допустить погрешность не выше 0,2% от измеряемой величины напряжения, а, соответственно, класса точности 3 – не более 3%.

Обозначения на схемах и натуральное исполнение бывает сильно отличаются друг от друга.

Однофазный двухобмоточный трансформатор представлен на рисунке, так, как он выглядит на самом деле.

На схемах он обозначается как:

Обратите внимание, трансформатор понижающий, во вторичной обмотке меньше витков, чем в первичной, и это отражено визуально на схеме в данном случае, хотя это и не всегда делается. Кроме того, начала и концы обмоток обозначены на схеме и на самом трансформаторе. Первичные обмотки обозначаются большими (прописными) буквами AиX. Вторичные – малыми (строчными) буквами a и x.

Существуют и трехобмоточные однофазные трансформаторы, у которых две вторичных обмотки. Одна из которых является основной, а вторая дополнительной. Дополнительная обмотка служит для контроля изоляции и имеет аббревиатуру КИЗ. Маркировка выводов этой обмотки следующая ад — начало обмотки, хд — конец обмотки.

Трехфазные трансформаторы выпускаются с двумя типами магнитопроводов: трехстержневые и пятистержневые.

Начала и концы здесь обозначаются несколько по-другому. На первичных обмотках начала обозначаются буквами A, B иC согласно фазам к которым они будут подключаться, а концы буквами X,Y и Z. Вторичные обмотки, соответственно, малыми буквами a,b,cи x,y,z.

Магнитные потоки создаваемые катушками AX, BY, CZ компенсируют друг друга при нормальных условиях работы. Но вот в случае пробоя одной из фаз на землю в стержнях магнитопровода создается слишком большой дисбаланс и часть потока будет закольцовываться через воздух, что создает сильный нагрев трансформатора из-за повышения номинального тока в обмотках. Дополнительные стержни, как раз и призваны взять на себя образовавшиеся разбалансированные потоки и не допустить перегрева трансформатора. При этом в нем наматываются дополнительные обмотки, но об этом несколько позже.

Схемы соединений обмоток трансформаторов напряжения

Самым простым способом измерения межфазного напряжения является включение однофазного двухобмоточного трансформатора напряжения по схеме представленной на рисунке слева.

При этом на концах вторичной обмотки имеем напряжение соответствующее межфазному ВС, но уменьшенное с учетом коэффициента трансформации.

Все три межфазных напряжения можно измерять при помощи двух однофазных трансформатора подключенных определенным способом.

В трехфазных трансформаторах первичные обмотки всегда подключается по схеме «звезда».

Вторичные обмотки могут подключаться как по схеме «звезда» так и по схеме «треугольник».

При верхнем подключении на точках вывода вторичной обмотки мы имеем возможность измерения межфазных напряжений. При нижнем подключении, по схеме так называемого разомкнутого треугольника, мы можем выявить факт короткого замыкания или обрыва провода в одной их фаз на высокой стороне. Выводы при этом маркируются 01 и 02, поскольку при нормальных условиях работы между этими точками нет напряжения.

Для подключения реле защиты применяются, как уже было сказано выше дополнительные обмотки в трехобмоточных трансформаторах напряжения. Пот пример подключения таких трансформаторов в трехфазную сеть. При этом концы обмоток заземляются как в первичной, так и во вторичной обмотке.

Вот еще несколько вариантов подключения однофазных трансформаторов для измерения межфазных и фазных напряжений, а так же для питания аппаратуры управления.

Более сложные варианты подключения трансформаторов напряжения, содержащих большее количество обмоток изучается в специальном курсе электротехники.
